همگام‌سازی زمان در شبکه با استفاده از پروتکل IEEE 1588v2 (PTP)

🔹 مقدمه: چرا زمان دقیق اهمیت دارد؟

در بسیاری از زیرساخت‌های حیاتی مانند:

• شبکه‌های مخابراتی (Mobile Backhaul, 5G)

• شبکه‌های برق (Smart Grid)

• دیتاسنترها و فاینانس

• صنایع اتوماسیون و سیستم‌های کنترلی صنعتی

اختلاف چند نانوثانیه‌ای در زمان‌بندی می‌تواند منجر به خطاهای بزرگ، اختلال، یا حتی آسیب سیستم شود.

اینجاست که نیاز به Precision Time Protocol (PTP) احساس میشود — استانداردی قدرتمند که به دستگاه‌ها امکان می‌دهد تا در شبکه‌ای پیچیده، به زمان مشترک و بسیار دقیقی دست یابند.

🔹 IEEE 1588v2 چیست؟

IEEE 1588v2 (یا به شکل رسمی: Precision Time Protocol نسخه دوم)
استانداردی برای همگام‌سازی زمان بین دستگاه‌های مختلف در یک شبکه IP است که دقتی در حد زیر میکروثانیه تا نانوثانیه فراهم می‌کند.

🔹 مفاهیم کلیدی در PTP:

🧭 ۱. Master / Slave (در نسخه‌های جدید به Grandmaster / Ordinary Renamed شده‌اند)

• Grandmaster Clock: منبع اصلی زمان دقیق در شبکه.

• Slave Clock: دستگاه‌هایی که از Grandmaster زمان را دریافت می‌کنند.

• Ordinary Clock: یک دستگاه ساده با یک پورت PTP (می‌تواند Master یا Slave باشد).

🏰 ۲. Boundary Clock (BC):

دستگاهی با چند پورت شبکه که به عنوان Slave از سمت بالا، و به عنوان Master در سمت پایین عمل می‌کند.
مثل یک Relay هوشمند عمل می‌کند که خطا و جِیتر را کاهش می‌دهد.

🪞 ۳. Transparent Clock (TC):

دستگاهی که خودش Master یا Slave نیست — بلکه فقط تاخیر عبوری بسته‌ها (delay) را حساب و اصلاح می‌کند.
مثل یک سوئیچ هوشمند PTP-aware.

🔹 مکانیسم کار PTP:

1. Sync Message → ساعت Master زمان ارسال را ارسال می‌کند.

2. Follow_Up Message → زمان دقیق ارسال Sync را ارسال می‌کند.

3. Delay_Request → Slave پیام می‌فرستد تا زمان سفر را اندازه بگیرد.

4. Delay_Response → Master پاسخ می‌دهد.

5. سپس Offset و Path Delay محاسبه شده و ساعت Slave اصلاح می‌شود.

🔹 پروفایل‌ها (Profiles)

IEEE 1588v2 با توجه به نوع صنعت و کاربرد، پروفایل‌های مختلفی دارد:

📡 ۱. Telecom Profile (G.8275.1 و G.8275.2 – ITU-T):

• برای شبکه‌های موبایل و 5G

• شامل پشتیبانی از Boundary/Transparent Clocks

• تاکید بر عملکرد در لایه دوم یا لایه سوم

⚡ ۲. Power Profile (IEC 61850-9-3):

• مخصوص شبکه‌های برق و SCADA

• نیاز به دقت بالا در فریم‌ تایمینگ تجهیزات

💼 ۳. Default / Enterprise Profile

• برای کاربردهای عمومی و تجاری

• دقت نسبتاً کمتر اما پیاده‌سازی ساده‌تر

🔹 نکات مربوط به Vendor-Specific Implementation:

هر Vendor (مثل Cisco, Juniper, Nokia, Microsemi و …)
تفسیر خاص خود را از برخی پارامترهای PTP دارد:

• نوع تایم‌استمپ (Hardware vs Software)

• پشتیبانی از TC یا BC در سطح ASIC

• الگوریتم‌های Filtering برای جبران جِیتر

• SyncE همراه با PTP در برخی پلتفرم‌ها

• قابلیت‌های Monitoring و Alarm

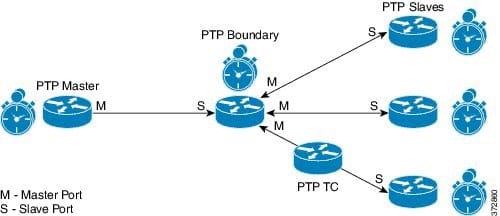

🔹 دیاگرام ساده از یک شبکه PTP:

🔹 چالش‌ها و Best Practices:

• سوئیچ‌ها و روترها باید PTP-aware باشند (پشتیبانی از TC یا BC)

• استفاده از Hardware Timestamping بجای Software

• طراحی مسیر دقیق و کوتاه بین Grandmaster و Slaves

• استفاده از پروفایل مناسب صنعت

• Backup Grandmaster برای جلوگیری از اختلال

🔹 ابزارهای رایج برای مانیتورینگ و تست:

• ptp4l و phc2sys در Linux

• Microchip TimeProvider Management Tools

• Cisco PTP Statistics (show ptp clock, show ptp port stats)

• Test Equipment مثل Spirent, Calnex برای Delay و Jitter Measurement

🧠 نتیجه‌گیری:

IEEE 1588v2 یک تکنولوژی زیرساختی است که با وجود اینکه در ظاهر فقط مربوط به “زمان” است، اما در واقع پایه‌ای برای هماهنگی، دقت، و پایداری در کل سیستم شبکه‌ای و صنعتی محسوب می‌شود.

درک دقیق مفاهیم Master / Slave، BC، TC و پیاده‌سازی درست PTP، کلید ساختن شبکه‌هایی با زمان‌بندی مطمئن و بدون خطا است — چیزی که در دنیای ۵G، انرژی هوشمند، و دیتاسنترهای حساس، به یک الزام تبدیل شده است.
